C-HAKEN

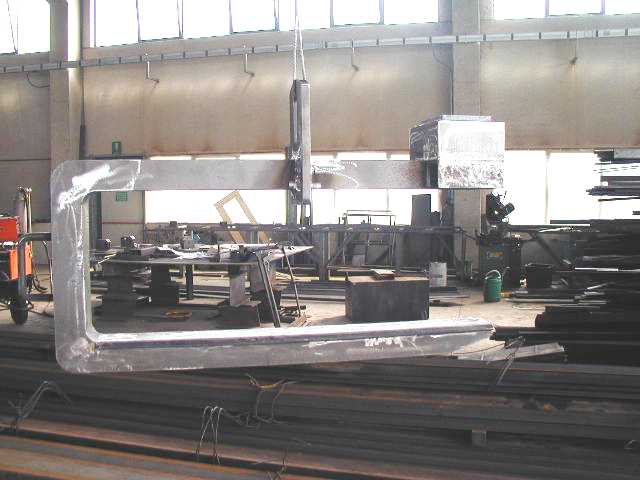

C-förmige Haken für Rollen/Bundbleche heben, mit Gegengewicht, besonders stark um eine dauernde Bedienung zu sichern, mit Bewegungshandgriff.
Die Struktur wird mit sehr genauer Kalkulation entworfen, damit die Spannung-konzentration gezeigt wird. Diese werden mit passenden Abrundunghalbmessern reduziert.
Lasttragende Struktur wird aus Qualitätsstahlblechen (üblich S275JR oder S355JR - EN 10025) gebaut.
Wir können entweder nur die Haken oder die komplette Ausrüstungen mit Zubehör für das Tragmittel (Anschlagmittel, Anschlagketten, Gaberlschäkel, ...).
Für unsere Haken gibt es auch die Stützbocken, um die Ausrüstungen schneller zu verwenden.
Code |
Tragfähigkeit [kg] |

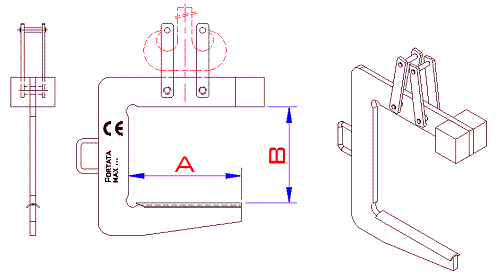

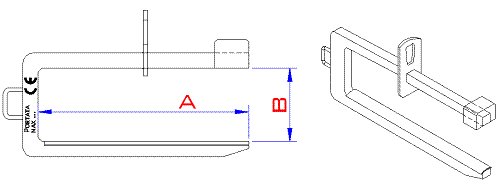

Hauptmaße [mm] |
|
A |
B |
||
B-C-100 |
10000 |
1000 |
700 |
B-C-200 |
20000 |
1550 |
700 |
B-C-300 |
30000 |
2050 |
800 |
Der Haken behaltet die waagrechte Position durch das Gegengewicht; mit der Last kann die Position des Hakens waagrecht oder gering rückwärts geneigt werden, um mehr Stabilität zu sichern.
Als Zubehörteile gibt es auch:
-
Schutz des Hakens mit einem gebogen Unterstützen Element für zarte Rollen;

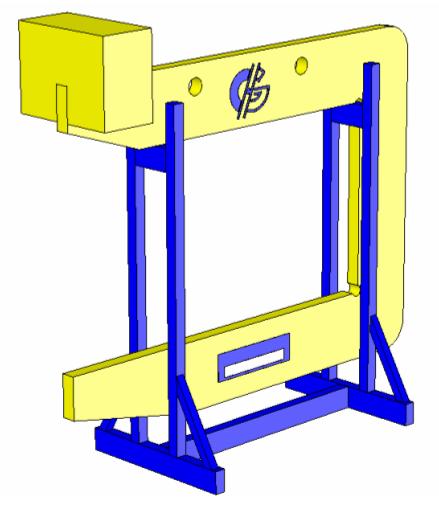

- Stützbock;
-
Sicherheitzahn beim Ende des Armes;
-
Doppelkranverbindung.
Im Zusatz den Standardausführungen, können wir Sonderprodukte "ad hoc" entweder für Sonderproduktionleitungen oder für Sondermachinen mit festgesetzten Grentzen oder für Sonderteile herstellen.
Wir können auch Sonderlösungen für Tief- und Hochtemperaturen oder mit leichtem Gewicht liefern. Schließlisch können wir rohe Haken liefern: so werden Sie sie nach Ihren Bedürfnissen fertigstellen, zum Beispiel mit einem Sonderlackierungszyklus oder mit einer speziellen Oberflächebehandlung.
Schon im Angebot, können wir Ihnen eine Vorzeichnung der erforderlichen Ausrüstung mit der toten Last und mit den Hauptmaßen vorschlagen.
Die Lieferung schließt immer ein komplettes Handbuch für Benutzung und Wartung und die CE Bescheinigung ein. Auf Verlangen können wir auch den technischen Bericht bereitstellen, den von einem qualifizierten Techniker gestempelt wird.
 |
 |
 |
 |
||
 |
||
