Verstellbare X-Traversen

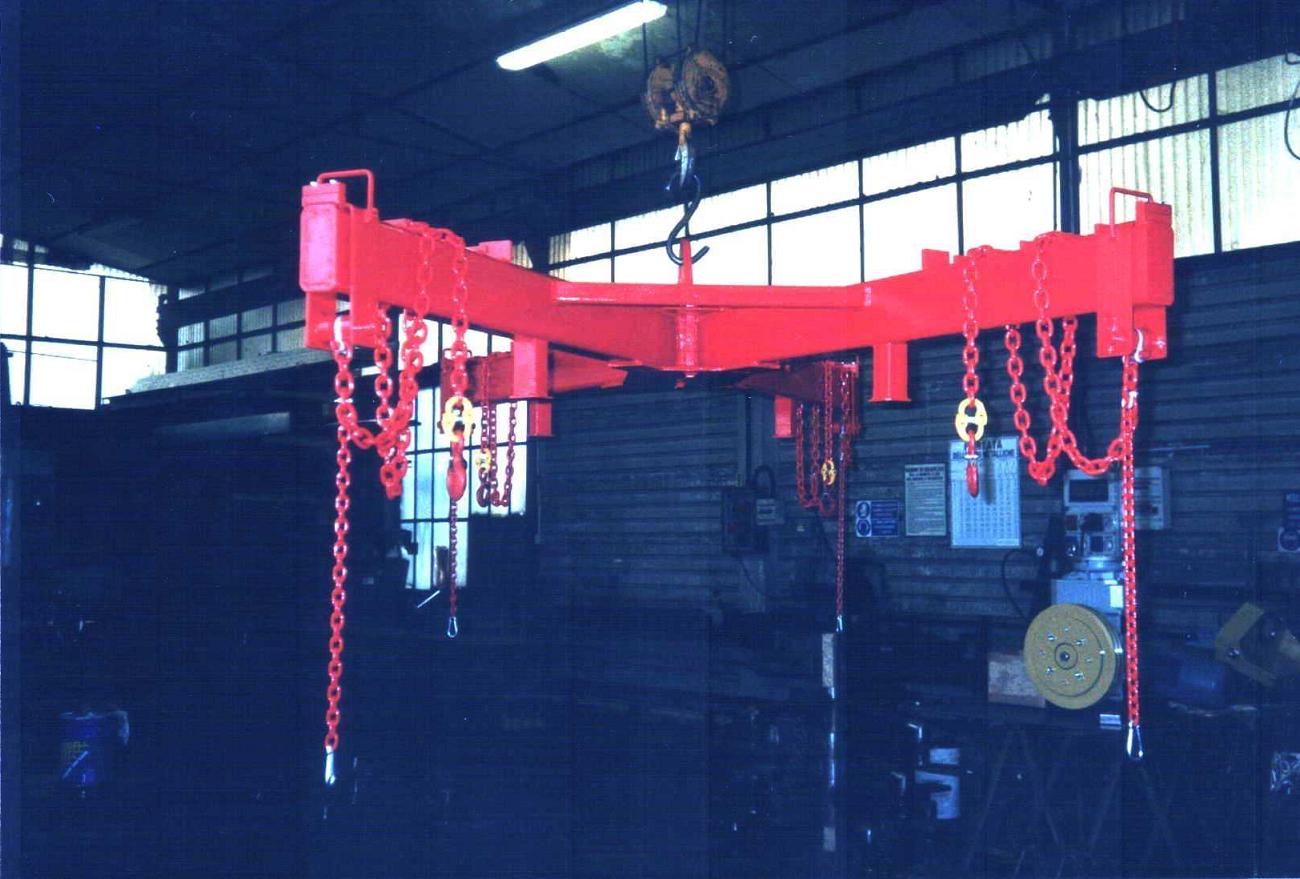

Adjustable 4-arms X-shaped lifting beams with load connection points adjustable along the beams. In order to adapt it on your needs, you have only to raise the connection plate-stirrup from its seat and move it into another one.
Verstellbare X-Traversen mit 4 Armen haben Verbindungspunkte, die den Balken entlang verstellbar sind, aber mit Sicherheit: Um die Verbindungspunkte zu regeln, muss man die Bügel heben aus den Sitzen und in die neue Sitze widerstellen.
Um den Hebensbalken zum Kranhaken zu verbinden, gibt es einen einzelnen zentralen Verbindungspunkt, der geeignet zu DIN-Haken ist.
Diese Lösung erlaubt Ihnen, Lasten mit verschiedenen Maßen zu heben (z.B. Boote, Kisten, Machinen, ...); die Verbindungsketten können immer senkrecht stehen, um die Stabilität des Systems zu versichern.
Code |
Tragfähigkeit [kg] |

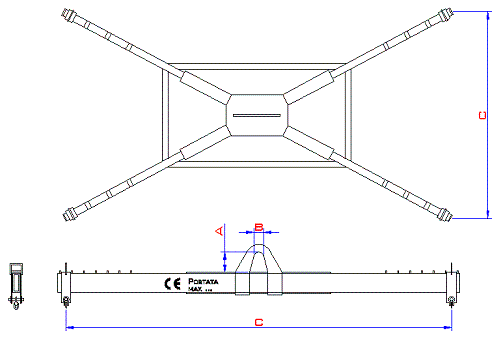

Hauptmaße [mm] |
|||
A |
B |
C |
D |
||
B-XR-25-330 |
2500 |
150 |
70 |
3300 |
2500 |
B-XR-40-330 |
4000 |
180 |
80 |
3300 |
2500 |
B-XR-63-600 |
6000 |
210 |
95 |
6000 |
2600 |
B-XR-100-630 |
6300 |
240 |
100 |
6300 |
3000 |
B-XR-160-800 |
8000 |
310 |
110 |
8000 |
3000 |
Normalausführungen haben Verbindungsbügel mit einem unteren zentralen Loch, um Hängegerüst zu benutzen. Es gibt die Möglichkeit, den Balken entweder mit 2 oder 4 Oberverbindungen oder mit Verstellungsstiften statt der Bügel zu herstellen.
Im Zusatz den Standardausführungen, können wir Sonderprodukte herstellen, nach Ihren Tragfähigkeit- und Maßebedürfnissen.
Die Lieferung schließt immer ein komplettes Handbuch für Benutzung und Wartung und die CE Bescheinigung ein. Auf Verlangen können wir auch den technischen Bericht bereitstellen, den von einem qualifizierten Techniker gestempelt wird.
