Starre H-Traversen

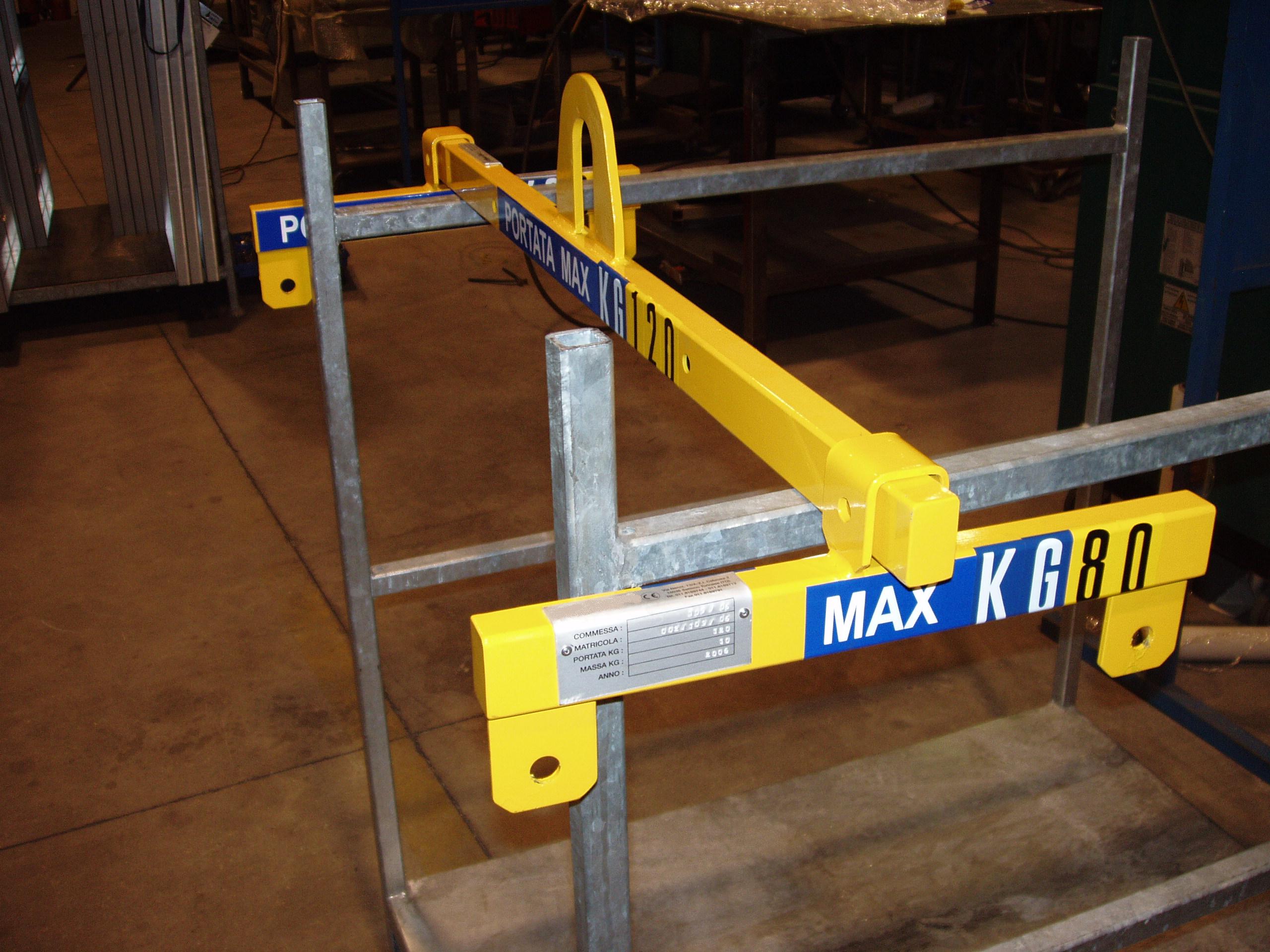

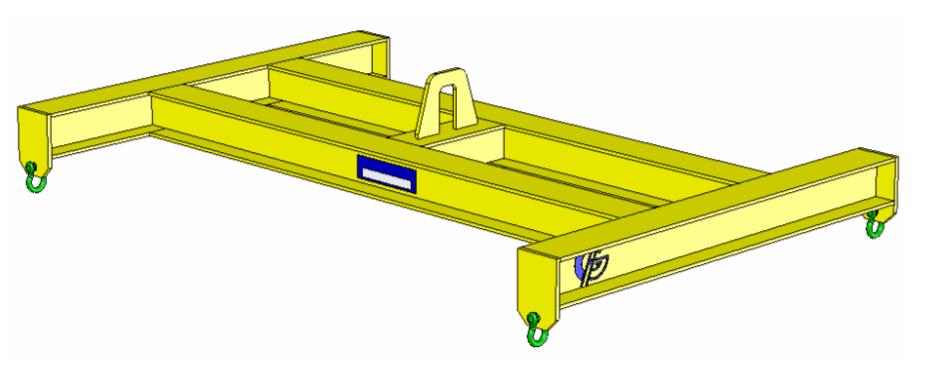

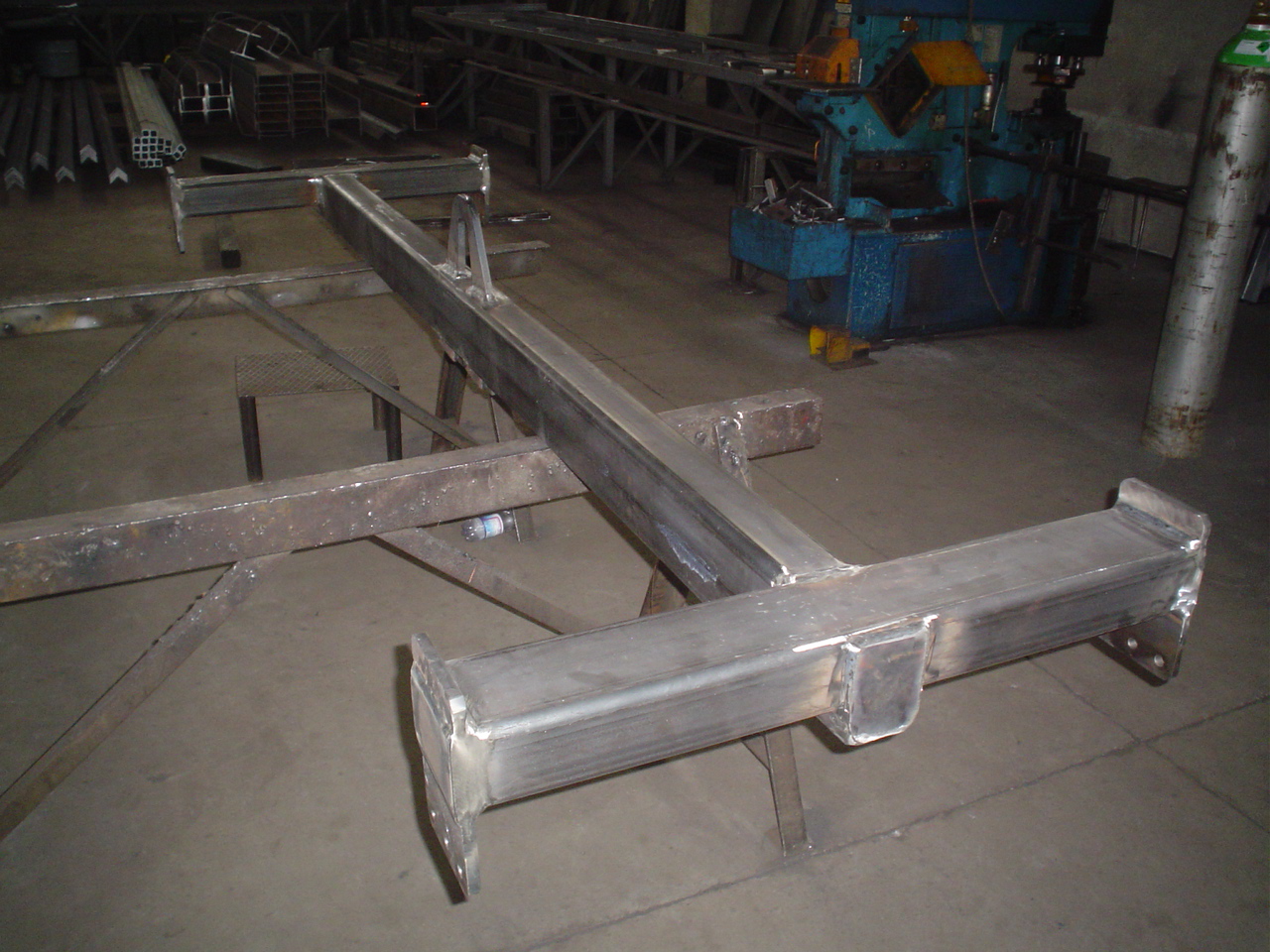

H-Traversen bestehen aus einem Hauptbalken (mit einer zentralen Verbindung, entweder mit 2 oder 4 Verbindungspunkten) und aus zwei geschweißten Nebenbalken (jeder Nebenbalken hat zwei untere starre Verbindungspunkten).
Um den Hebensbalken zum Kranhaken zu verbinden, gibt es einen einzelnen zentralen Verbindungspunkt, der geeignet zu DIN-Haken ist.
Diese Lösung erlaubt Ihnen, Lasten mit verschiedenen Maßen zu heben; die Verbindungsketten können immer senkrecht stehen, um die Stabilität des Systems zu versichern.

Code
Tragfähigkeit [kg]

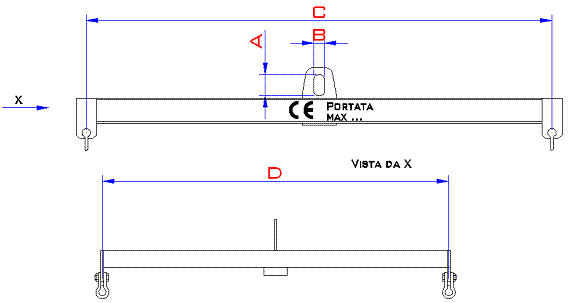

Hauptmaße [mm]
A
B
C
D
B-HF-25-330
2500
150
70
3300
2500
B-HF-40-330
4000
180
80
3300
2500
B-HF-63-600
6000
210
95
6000
2600
B-HF-100-630
6300
240
100
6300
3000
B-HF-160-800
8000
310
110
8000
3000



Normalausführungen haben untere Verbindungslocher, um Hängegerüst zu benutzen. Es gibt die Möglichkeit, den Balken entweder mit 2 oder 4 Oberverbindungen oder mit mehreren unteren Verbindungen zu herstellen.
Im Zusatz den Standardausführungen, können wir Sonderprodukte herstellen, nach Ihren Tragfähigkeit- und Maßebedürfnissen.
Die Lieferung schließt immer ein komplettes Handbuch für Benutzung und Wartung und die CE Bescheinigung ein. Auf Verlangen können wir auch den technischen Bericht bereitstellen, den von einem qualifizierten Techniker gestempelt wird.
